深圳東江水源鋼板網隔離柵防護設施設計規范

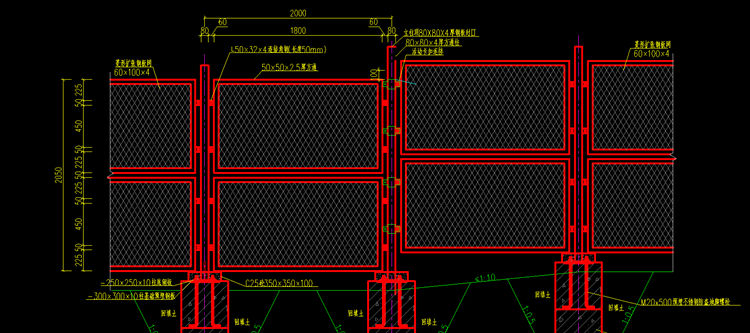

1.圖中單位均以mm計。
2.圍網網面以Q235低碳鋼板切割擴張制成，網面與方通應采用面接，接觸長度不小于20mm，鋼板網尺寸采用長節距100mm，短節距60mm,梗寬4mm ，鋼板厚4mm，未盡部分詳見詳見《隔離柵》(CB/T 26941-2011 )。
3.本工程內所有鐵件除特殊說明外均為Q235低碳鋼，圍網網面及立柱等防腐采用熱鍍鋅270g/㎡，噴塑100μm，噴塑材料:純聚酯室外靜電粉末，螺栓采用304不銹鋼。圍網顏色暫定深圳段采用灰色(色號RCB:89,102 ,111)，惠州段采用墨綠色(色號RGB:0,128,0 ),實物顏色以參建各方共同選定為準。
4.基礎砼強度為C25，鋼筋保護層厚度35mm。
5.圍網基礎兩側一米范圍內施工過程中需要提前清理，后期考慮撒雜草籽綠化恢復。
6.坡度≤5%段鋼板隔離網網片形式采用階梯型布置，每累積高差大于0.1m設置一次階梯式圍網。
7.圍網基四周采用1:0.5放坡開挖，基礎澆筑或吊裝完成后回填壓實，采用開挖土回填 ，壓實度不小于0 .90，圍網地基承載力不小于60Kpa。
8.圍網主要用于東江所、西枝江所、永湖所、獺湖所的圍網部分。
9.永湖所永湖渡槽部位圍網位于山上，由于沿線較長，立柱基礎較多， 實際地質鉆孔數量受限制，不能完全反應每一個立柱基礎地質情況，如遇到巖石等其他地質情況人工開挖不到設計標高，待參建各方現場確認后，可以結合實際情況調整，具體可以結合實際情況參考植筋措施，詳見“圍網基礎鋼筋圖(5/6)，( 基礎A2.E )中a-a 剖面配筋圖”。
