F-Ww-E焊接網隔離柵 - G331線布爾津至哈巴河公路建設項目

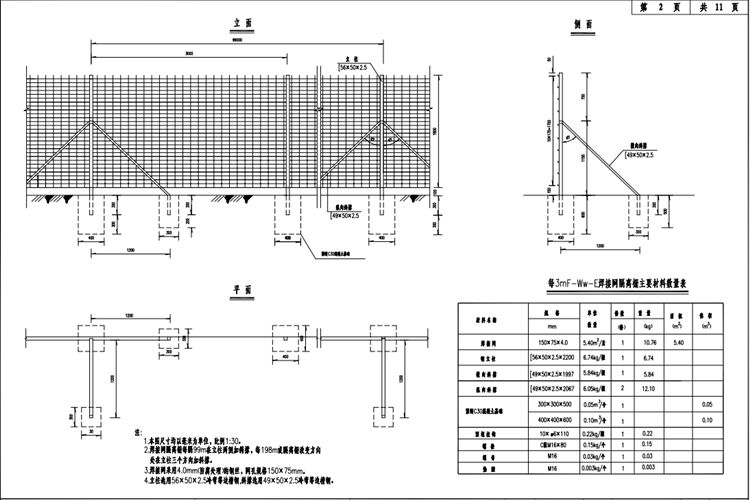

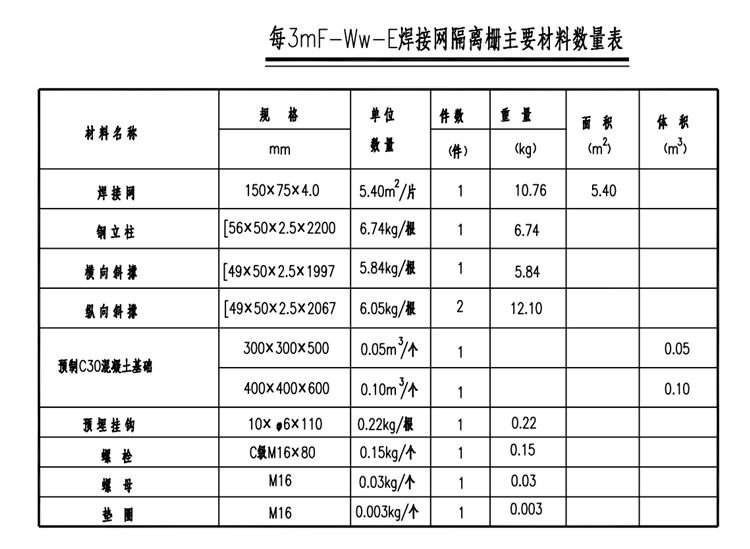

本圖尺寸均以毫米為單位,比例1:30。焊接網隔離柵每隔99m在立柱兩側加斜撐,每198m或隔離柵改變方向處在立柱三個方向加斜撐。焊接網采用4.0mm(防腐處理)的鋼絲，網孔規格150X75mm。立柱選用56X50X2.5冷彎等邊槽鋼，斜撐選用49X50X2.5冷彎等邊槽鋼。隔離柵設置于公路用地界內側0.3m 處，地形有起伏時，片網隔離柵按階梯形設置；片網隔離柵遇到≤3m 的溝渠或涵洞時，可直接跨過，但在跨躍處需設置異形網片，防止人或動物由此進入。每段隔離柵的起終點或隔離柵需要斷開的地方，應針對不同的情況做端頭圍封，在隔離柵需改變方向的地方，應做拐角處理。焊接片網隔離柵采用熱浸鍍鋅涂塑處理，螺栓、螺母、墊圈等連接件的鍍鋅量為120g/㎡，立柱等構件為275g/㎡，網片塑層厚度不小于0.3mm。立柱等鋼構件塑層厚度不小于76μm，焊接網隔離柵的鋼構件均應作熱浸鍍鋅后鍍塑處理。鍍鋅時應符合下表的規定，熱浸鍍鋅所用的鋅應為符合《公路交通工程鋼構件防腐技術條件》中引用的 GB/T470中所規定的特1號或1號鋅錠，鍍鋅后再浸塑或噴塑，顏色為果綠色。所有鋼構件均應進行熱浸鍍鋅涂塑處理，螺栓、螺母、墊圈等連接件的鍍鋅量為120g/㎡，其它構件為275g/㎡，網片塑層厚度不小于0.3mm。其它鋼構件涂塑層厚度不小于76μm。
